zcc-编译器开发总结-part3-Back-End

注意：本系列文章是 zcc 编译器 总结系列文章，本系列文章并不打算呈现所有的代码细节（主要是细节太多了，全部呈现既不现实文章也看着冗长而没有意义）。因为是总结性质的文章，所以更多是分享实现的过程中个人感兴趣的点

一些用上的 GNU x86-64 汇编指令

注意这里使用的不是 Intel 汇编语法

注意，GAS(GNU Assembler) 使用的是 AT&T 语法，GAS 汇编指令通常会添加一些类似于 b，s, w，l，q，t 等后缀，这些后缀的意义是为了确定要操作的数的大小

• b = byte (8 bit)
• s = short (16 bit integer) or single (32-bit floating point)
• w = word (16 bit)
• l = long (32 bit integer or 64-bit floating point)
• q = quad (64 bit)
• t = ten bytes (80-bit floating point)

如果要引用一个寄存器，这个寄存器的前面必须要加 %，比如 movq %rsp, %rbp，对于一个常数 (constant number) 来说它必须要加前缀 $，比如 movb $0x05, %al

对于 AT&T 语法而言，一般来说，源地址(第一个操作数)在前，目的地址(第二个操作数)在后

下面的表格展示的是 zcc 编译器中使用到的一些汇编指令

汇编指令	指令意义	示例
mov(q)	将数据从某个地方移动到另一个地方	movq %rdx, %rsi
push(q)	入栈，将数据压入某个栈中	pushq %r10
pop(q)	出栈，将数据从某个栈中弹出	popq %r10
lea(q)	Load Effective Address: 将第一个操作数指定的 地址 放入第二个操作数指定的寄存器中	leaq 1(%rbp), %r10
add([blq])	将第一个操作数和第二个操作数相加，并将结果存储在第二个操作数中	addq %r11, %r10
sub([blq])	将第一个操作数和第二个操作数相减，并将结果存储在第二个操作数中	subq %r11, %r10
mul([blq])	将第一个操作数和第二个操作数相乘，并将结果存储在第二个操作数中	mulq %r11, %r10
idiv([blq])	Signed Divide: 将 ax、dx:ax 或 edx:eax(被除数)中的(带符号的)值除以第一个操作数(除数)，并将结果存储在 ax、dx:ax 或 edx:eax 寄存器中	idivq %r11, %r10
movzb(q)	Move with Zero-Extend: 将第一个操作数的内容 复制 到第二个操作数指定的寄存器中，0 扩展(zero extend) 该值。转换后的值的大小取决于操作数的 size 属性	movzbq 1(%rbp), %r10
movsl(q)	Move with Sign-Extension: 将第一个操作数的内容 复制 到第二个操作数指定的寄存器中，将该值有符号地扩展(sign extends)为 16 或者 32 bit 。转换后的值的大小取决于操作数的 size 属性	movzbq 1(%rip), %r10
sal(q)	Shift Arithmetic Left: 将第一个操作数中的 bit 向左 移动第二个操作数中指定的 位数	salq $1, %r10
shl(q)	Shift Logical Left: 将第一个操作数中的 bit 向左 移动第二个操作数中指定的 位数	shlq %cl, %r10
shr(q)	Shift Logical Right: 将第一个操作数中的 bit 向右 移动第二个操作数中指定的 位数	shrq %cl, %r10
and(q)	Logical AND: 对第一个操作数和第二个操作数执行 按位与 操作，并将结果存储在第二个操作数的位置	andq %r11, %r10
or(q)	Logical Inclusive OR: 对第一个操作数和第二个操作数执行 按位或 操作，并将结果存储在第二个操作数的位置	orq %r11, %r10
xor(q)	Logical Exclusive OR: 对第一个操作数和第二个操作数执行 按位异或 操作，并将结果存储在第二个操作数的位置	xorq %r11, %r10
neg(q)	Two’s Complement Negation: 对第一个操作数的值替换为其 2 的补码，并将其结果存储在第一个操作数的位置	negq %r11
not(q)	One’s Complement Negation: 对第一个操作数执行 按位取反 操作，并将结果存储在第一个操作数的位置	notq %r11
test	Logical Compare: 计算第一个操作数和第二个操作数执行 按位与 之后的结果	test %r11, %r10
cmp([blq])	Compare Two Operands: 比较第一个操作数和第二个操作数，并根据结果在 EFLAGS 寄存器中设置状态标志	cmpq %rdx, %rbx
sete,setne,setl,setg,setle,setge	Set Byte on Condition: 根据 EFLAGS 寄存器中状态标志(CF、SF、of、ZF 和 PF)的设置，将第一个操作数设置为 0 或 1	sete %r10b
jne,je,jge,jle,jg,jl	Jump if Condition Is Met: 检查 EFLAGS 寄存器中一个或多个状态标志(CF、of、PF、SF 和 ZF)的状态，如果这些标志处于指定的状态(条件)，则跳转到第一个操作数指定的 label	jne L1
jmp	Jump: 将程序传输到指令流中的另一个点，而不记录返回信息	jmp L1
cld	Clear Direction Flag: 将 Direction Flag 置为 0	cld
lods(q)	Load String: 将一个 byte 、一个 word 或一个 double 从第一个操作数加载到al、ax 或 eax 寄存器中	lods(q)
loop	循环到某个 label	loop __next
cqo	Convert Word to Doubleword/Convert Doubleword to Quadword: 通过符号扩展的方式将 ax、eax 或 rax 寄存器中操作数的 size 翻倍(取决于操作数的 size)，并将结果分别存储在 dx:ax、edx:eax 或 rdx:rax 寄存器中	cqo
ret	Return from Procedure: 将程序调转到位于 栈顶 的 返回地址(return address) 的位置，这个 地址 通常通过 call 指令放在这个栈上	ret
call	Call Procedure: 保存在栈上跟程序相关的信息，然后 调用 第一个操作数指定的程序	call func_name@PLT

其他指令

汇编指令	指令意义	示例
.globl	.globl 指令声明该 symbol 在作用域中是全局的	.globl xxx
.byte	.byte 指令会在当前 section 中生成已经初始化好的 byte	.byte 0
.long	.long 指令会在当前 section 中生成 8 byte 的值	.long 1
.quad	.quad 指令会在当前 section 中生成 16 byte 的值	.quad 1
.text	.text 指令将当前 section 定义为 .text，用于声明一段代码的起始位置	.text
.data	.data 指令将当前 section 更改为 .data，用于声明静态数据区	.data
L	表示为 label，可以理解为代码片段名	L1

一些寄存器

64-bit 寄存器	低 32-bit 寄存器	低 16-bit 寄存器	低 8-bit 寄存器
rax	eax	ax	al
rbx	ebx	bx	bl
rcx	ecx	cx	cl
rdx	edx	dx	dl
rsi	esi	si	sil
rdi	edi	di	dil
rbp	ebp	bp	bpl
rsp	esp	sp	spl
r8	r8d	r8w	r8b
r9	r9d	r9w	r9b
r10	r10d	r10w	r10b
r11	r11d	r11w	r11b
r12	r12d	r12w	r12b
r13	r13d	r13w	r13b
r14	r14d	r14w	r14b
r15	r15d	r15w	r15b

对于 zcc 编译器来说，用到的寄存器如下

static char *register_list[] = {
  "%r10", "%r11", "%r12", "%r13",
  "%r9", "%r8",
  "%rcx", "%rdx", "%rsi", "%rdi"
}; // 64 位寄存器
static char *lower_32_bits_register_list[] = {
  "%r10d", "%r11d", "%r12d", "%r13d",
  "%r9d", "%r8d",
  "%ecx", "%edx", "%esi", "%edi"
}; // 低 32 位寄存器
static char *lower_8_bits_register_list[] = {
  "%r10b", "%r11b", "%r12b", "%r13b",
  "%r9b", "%r8b",
  "%cl", "%dl", "%sil", "%dil"
}; // 低 8 位寄存器

另一个在 zcc 编译器中广泛用到的一个寄存器是 %rip，%rip 是一个 64 位的指令地址寄存器，用来存储 CPU 即将要执行的指令的地址。每次 CPU 执行完相应的汇编指令之后，%rip 寄存器的值就会 自行累加。%rip 寄存器也无法被直接赋值

call、ret、jmp、cmp 等一些分支指令可以修改 %rip 寄存器的值

比如如下的汇编代码

LXXX0:
    movl    a(%rip), %eax
    cmpl    b(%rip), %eax
    jl      L4
L1:
    rep ret
L4:
    movl    $0, %eax
    jmp     L1

%rip 有时也会被用在 访问全局变量 中

还有一个用的比较多的寄存器是 %rbp，%rbp 是一个 栈基地址寄存器，用来指向当前栈帧的 起始 地址，大部分用于函数的 调用栈 场景

%rbp 有时也会被用在 访问局部变量 中

x86-64 的栈布局

首先一个问题，为什么函数调用需要用到 栈?

对于一个寄存器来说，有 2 种分类

• “Callee Save“: 寄存器的值由 被调用者 保存
• “Caller Save“: 寄存器的值由 调用者 保存

函数调用时，父函数和子函数可能都会用到一些同名的 通用寄存器
如果不用 栈，那么在函数调用时，子函数使用了这个 通用寄存器，可能会把父函数的在 通用寄存器 中保存的值给 覆盖 掉，那么子函数返回后，对于父函数来说，它之前保存的值就没办法恢复 了

对于 “Caller Save“ 寄存器来说，在进行子函数调用之前，需要由 调用者 提前保存好它们的值，这样子函数就可以放心对这些寄存器进行数值覆盖了。那么如何做到呢? 就是用 栈，先把这堆 “Caller Save“ 寄存器的值 入栈，等到子函数返回时，再将这堆 “Caller Save“ 寄存器的值 出栈，父函数之前在寄存器内保存的值就 能恢复 了

被调用方

被调用方也就是 函数声明定义 的一方

对于代码

long func(
    long a, long b, long c, long d,
    long e, long f, long g, long h
) {
    long xx = a * b * c * d * e * f * g * h;
    long yy = a + b + c + d + e + f + g + h;
    long zz = func2(xx, yy, xx % yy);
    return zz + 20;
}

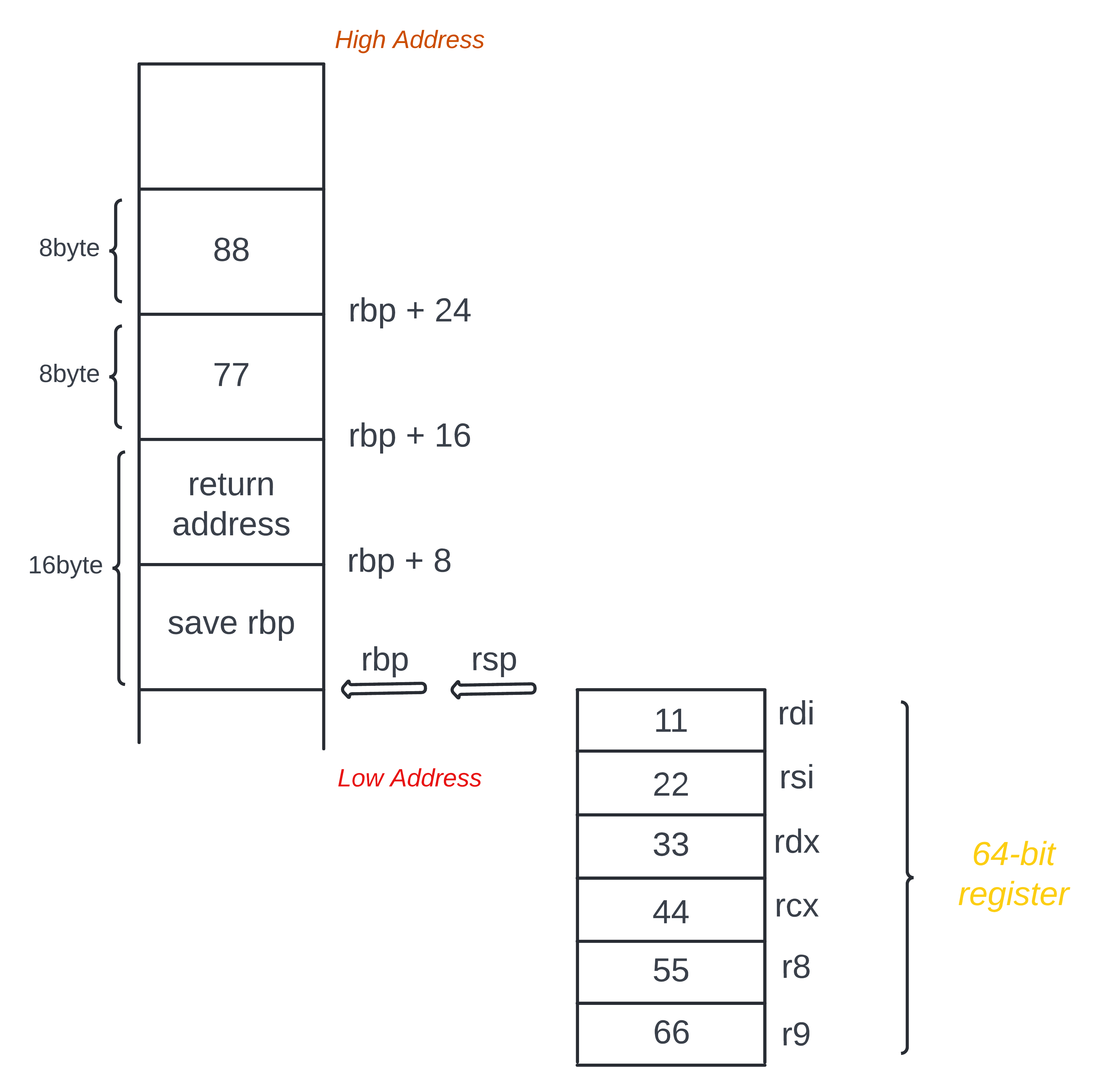

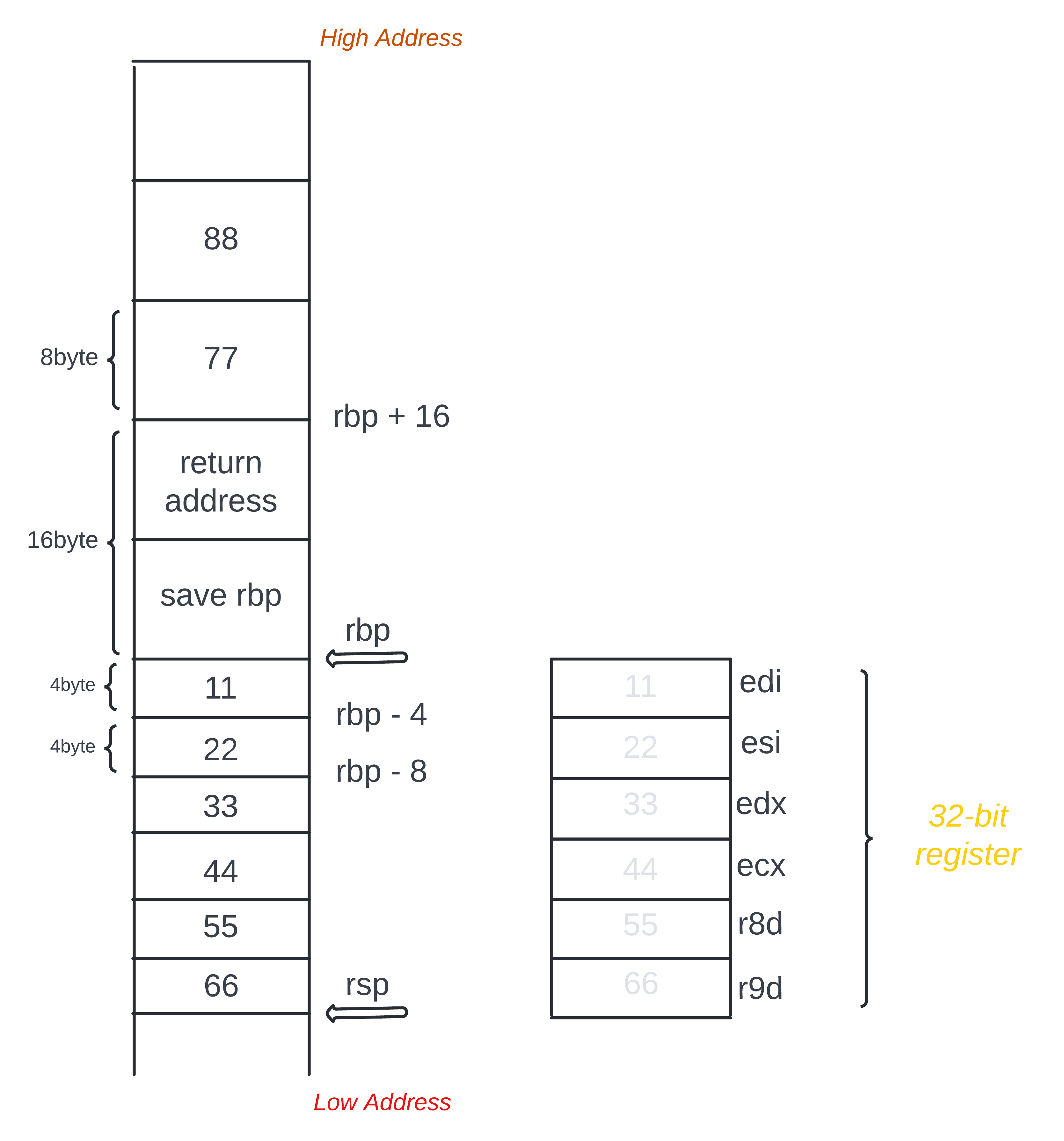

来说，它的栈布局如下所示

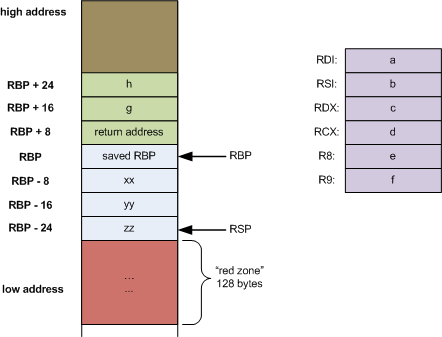

如图所示，对于 x86-64 的汇编而言，函数 func 会先将里面的 6 个参数按照顺序放入 %rdi、%rsi、%rdx、%rcx、r8、r9 这些寄存器中，超过 6 个的部分，则需要先计算出这些参数类型的 size，它们加起来就是相对于 %rbp 的 offset，然后在这个 offset 的基础上入栈

对于函数参数和函数的 return address 而言，它们基于 %rbp 的 offset 都是 正向 的

对于函数里面的局部变量，它们基于 %rbp 的 offset 都是 负向 的

注意这里如果要说 “top of the stack” 也就是 栈顶，对于 x86 来说，指的是栈所占的内存区域中 最低地址 的位置，图中 %rsp 指针所指向的位置，就是 栈顶

而对于图中的 红区 来说，它是一种优化，可以假设 %rsp 下方的 128 byte 的内存空间的数据不会被一些异步的操作(比如中断)给清理掉(因为这些区域是保留区域)，因此可以通过使用这个内存空间来获取临时数据，栈指针 %rsp 也就没有必要做移动了

比如如下的代码

long func2(long a, long b, long c) {
    long xx = a + 2;
    long yy = b + 3;
    long zz = c + 4;
    long sum = xx + yy + zz;

    return xx * yy * zz + sum;
}

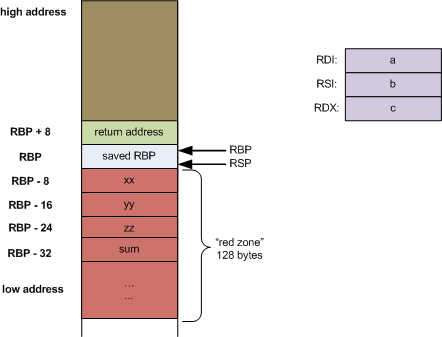

它的栈布局如图所示

对于一个叶子函数(leaf function) 来讲，它的函数体内 没有调用其他函数，比如上述代码中的 func2，并且对它来说也只有 3 个参数，那么也不需要往栈上入栈一些参数了，这个时候它就可以把它的一些局部变量放在 红区，%rsp 指针也无须移动

调用方

调用方就是 执行函数调用 的一方

调用方在调用之前，需要做一些准备工作

1. 保存应该由调用方保存的寄存器，比如 %eax 或者 %rax，这些寄存器一般用来保存函数返回值
2. 判断函数的参数个数，如果参数 > 6 个，比如函数参数 a, b, c, d, e, f, g, h， 和局部变量 xx, yy, zz，则先入栈 h, g 和 xx, yy, zz 对应的值
3. 如果参数 <= 6 个，则使用上面提到的 6 个寄存器来存 a, b, c, d, e, f 对应的值

调用时的工作为

1. 使用 call 指令调用函数
2. 判断函数参数个数，如果参数 > 6 个，则通过向 high address 方向移动 %rsp 指针，来移除掉栈上的参数(比如 xx, yy, zz)
3. 剩下的还在栈上的参数(比如 h, g)，使用 pop 指令弹出
4. 恢复由调用方保存的寄存器，比如 %eax 或者 %rax，拿到返回值

back-end 大体逻辑

核心逻辑

这部分的核心代码在 generator.c 中的 interpret_ast_with_register 函数里面

可以看到，代码的核心结构如下

// generator.c

int interpret_ast_with_register(
  struct ASTNode *node,
  int if_label,
  int loop_start_label,
  int loop_end_label,
  int parent_ast_operation
) {
  int left_register = NO_REGISTER, right_register = NO_REGISTER;

  if (!node) return (NO_REGISTER);
  // 对一些特殊节点优先做处理
  switch (node->operation) {
    ...
  }

  // 可以看到这里就是对 ast 的后序遍历
  if (node->left)
    left_register = interpret_ast_with_register(node->left, NO_LABEL, NO_LABEL, NO_LABEL, node->operation);
  if (node->right)
    right_register = interpret_ast_with_register(node->right, NO_LABEL, NO_LABEL, NO_LABEL, node->operation);

  // 正常处理一些节点
  switch (node->operation) {
    ...
  }

  ...
  return (NO_REGSITER)
}

可以看到，以上代码主要就还是对已经生成的 ast 做一个 后序遍历 的工作

下面要讨论的是主要是一些比较关键的节点

AST_IF

首先来看一个例子

void main() {
  int i; int j;
  i = 6;
  j = 12;
  if (i < j) {
    i = 999;
  } else {
    j = 999;
  }
}

上面代码中的 if 部分，生成的 ast 如下图

而对于以上的 ast，需要生成如下的汇编代码

    # i = 6;
	movq	$6, %r10
	movl	%r10d, -4(%rbp)

    # j = 12;
	movq	$12, %r10
	movl	%r10d, -8(%rbp)

	movslq	-4(%rbp), %r10
	movslq	-8(%rbp), %r11

    ### 从这里开始生成 if statement 相关汇编代码
    ### contidion_node
	cmpl	%r11d, %r10d
	jge	L2

	### true_node
	movq	$999, %r10
    movl    %r10d, -4(%rbp)
    jmp	L3

    ### false_node
L2:
    movq    $999, %r10
	movl	%r10d, -8(%rbp)
L3:

如上述汇编代码中所注释的那样，对于 if 节点，递归遍历的顺序是 condition_node > true_node > false_node

1. 先遍历 condition_node，将 i 和 j 分别放入 %r10 和 %r11 寄存器中

2. 继续遍历 condition_node，这个时候解析到 < 操作符了，调用 register_compare_and_jump 函数，生成

   cmpl	%r11d, %r10d
   jge	L2

3. 遍历 true_node，将 %10 也就是 i 的值所在的寄存器，将 999 赋值给这个寄存器，生成

   movq	$999, %r10
      movl    %r10d, -4(%rbp)

4. 这个时候看看整个 if ast 还有没有 false_node，即有没有 else 分支，如果有，生成

   jmp L3

   L3 表示的是 if else 语句结束时的地方

5. 如果有 false_node，那么继续遍历 false_node，先生成一个 false_node 的 label

   L2:

   然后再生成赋值相关的的汇编，即生成 j = 999;

      movq    $999, %r10
   movl	%r10d, -8(%rbp)

   最后，因为之前生成了 jmp L3，所以结束位置也要生成

   L3:

以上逻辑在 generator.c 中的 interpret_if_ast_with_register 函数 里面可以看到

这么一看，是不是整个过程很像是 流程图? 是的，只不过是说，汇编代码就是做原来的代码的翻译罢了，而代码不可能会被直接翻译成汇编，所以就需要有 ast 这种组织形式来方便我们做代码的遍历，最后依照 “汇编的语法”
去生成这段代码逻辑

其中 interpret_ast_with_register 中的 if_label 的作用，主要就是传给 register_compare_and_jump 函数用的

AST_WHILE

再来看一个例子

void main() {
  int i;
  i = 1;
  while (i <= 10) {
    i = i + 1;
  }
}

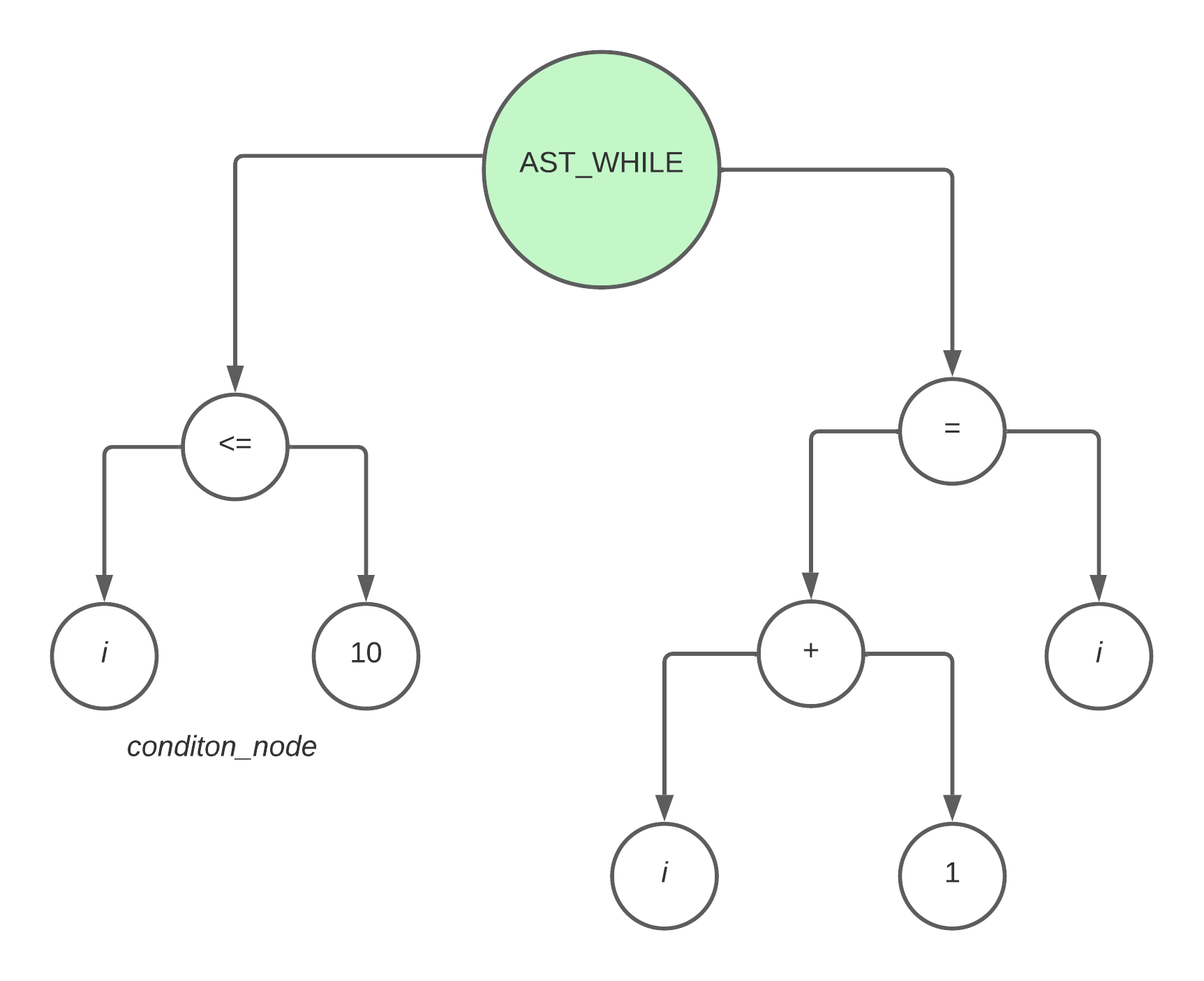

以上代码，关于 while statement 生成的 ast 如下

同样的，对于上述 ast，需要生成的汇编代码如下

L3:
    # %r11 寄存器里面放入的是 10
    # %r10 寄存器里面放入的是 i 当前值
	movslq	-4(%rbp), %r10
	movq	$10, %r11

	# 比较 10 和 i 的大小
    cmpl    %r11d, %r10d
    # 如果 i > 10，跳出循环，跳到 L4
    jg	L4

    # 如果 i <= 10
    # 拿到 i 的值
    movslq  -4(%rbp), %r10

    # 执行 i = i + 1
    movq    $1, %r11
	addq	%r11, %r10
	movl	%r10d, -4(%rbp)

	# 循环，回到 L3
	jmp	L3

L4:

那么其实逻辑也很简单了，对于 while 节点来说，先遍历它的 left_node，也就是 condition_node，再遍历它的 right_node，也就是 compound_statement_node，这里面逻辑就不再赘述了，因为也很简单，感兴趣的朋友可以直接看 generator.c 中的 interpret_while_ast_with_register 函数

那么对于 for 语句来说，也是一样的，之前在说编译器的 front-end 时就谈到过，for 语句其实最终可以变成上面的拥有 while 节点的 ast，那么逻辑上也是调用 interpret_while_ast_with_register 这个函数来实现

那么假如 while 中有 break 或者 continue 怎么办?

注意代码中的 + 号，表示新添加的代码

比如在上述的代码中加入 break

void main() {
  int i;
  i = 1;
  while (i <= 10) {
+    if (i == 5) break;
    i = i + 1;
  }
}

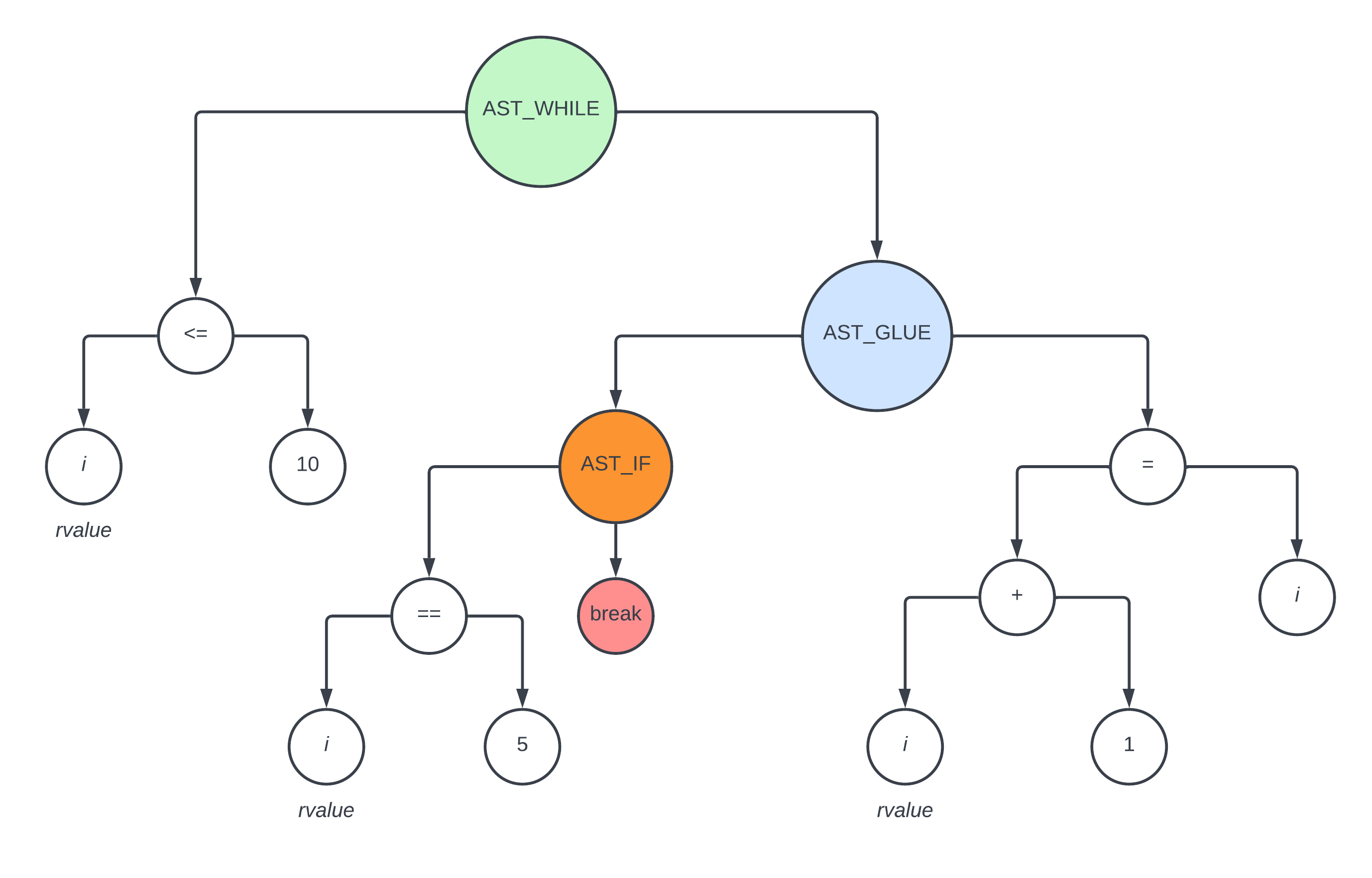

那么上述代码会生成如下的 ast

对于上述 ast，它需要生成如下的汇编代码

L3:
    # %r11 寄存器里面放入的是 10
    # %r10 寄存器里面放入的是 i 当前值
	movslq	-4(%rbp), %r10
	movq	$10, %r11

	# 比较 10 和 i 的大小
    cmpl    %r11d, %r10d

    # 如果 i > 10，跳出循环，跳到 L4
    jg	L4

    # 如果 i <= 10
    # 拿到 i 的值
    movslq  -4(%rbp), %r10

    # 比较 5 和 i 的大小
+   movq    $5, %r11
+	cmpl	%r11d, %r10d

	# 如果 i != 5，跳到 L5
+   jne	L5

    # 如果 i == 5，跳到 L4a，即 break
+	jmp	L4
+L5:
    # 执行 i = i + 1
+	movslq	-4(%rbp), %r10
+	movq	$1, %r11
+	addq	%r11, %r10
+	movl	%r10d, -4(%rbp)

    # 回到循环 L3
+	jmp	L3
L4:

比如在上述的代码中加入 continue

void main() {
  int i;
  i = 1;
  while (i <= 10) {
+    if (i == 5) continue;
    i = i + 1;
  }
}

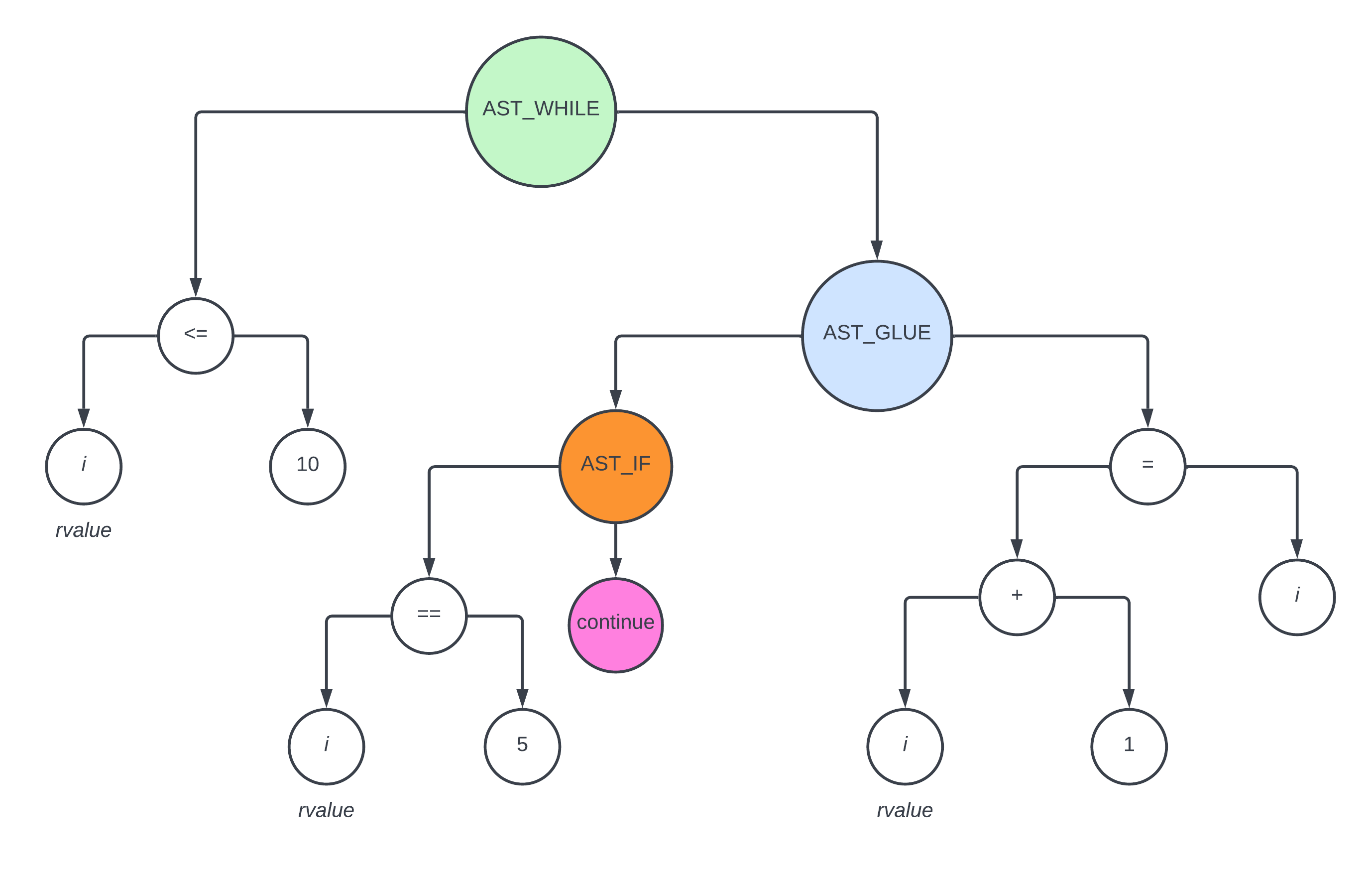

那么上述代码会生成如下的 ast

L3:
    # %r11 寄存器里面放入的是 10
    # %r10 寄存器里面放入的是 i 当前值
	movslq	-4(%rbp), %r10
	movq	$10, %r11

	# 比较 10 和 i 的大小
    cmpl    %r11d, %r10d

    # 如果 i > 10，跳出循环，跳到 L4
    jg	L4

    # 如果 i <= 10
    # 拿到 i 的值
    movslq  -4(%rbp), %r10

    # 比较 5 和 i 的大小
+   movq    $5, %r11
+   cmpl   %r11d, %r10d

    # 如果 i != 5，则跳到 L5
+	jne	L5

    # 如果 i == 5，则跳到 L3，回到循环
+	jmp	L3
+L5:
    # 执行 i = i + 1
+	movslq	-4(%rbp), %r10
+	movq	$1, %r11
+	addq	%r11, %r10
+	movl	%r10d, -4(%rbp)

    # 回到循环 L3
+	jmp	L3
+L4:

通过以上论述，我们可以看到，假如存在 break 和 continue 的情况，只需要先对 if 做解析生成对应的汇编代码，然后剩下的代码跟之前没有 break 和 continue 是差不多的

在 interpret_ast_with_register 函数中，对 break 和 continue 是这么处理的

int interpret_ast_with_register(
  struct ASTNode *node,
  int if_label,
  int loop_start_label,
  int loop_end_label,
  int parent_ast_operation
) {
    ...
    switch(node->operation) {
    ...
    case AST_BREAK:
      register_jump(loop_end_label);
      return (NO_REGISTER);
    case AST_CONTINUE:
      register_jump(loop_start_label);
      return (NO_REGISTER);
    }
    ...
}

其中函数的参数 loop_start_label 和 loop_end_label 就是为 break 和 continue 这两种情况准备的

• 对于 break 而言，由于它最终是要 跳出 循环，所以需要一个 循环结束 的 label
• 对于 continue 而言，由于它最终是要 回到 循环，所以需要一个 循环开始 的 label

AST_SWITCH

对于如下的 switch 语句

int main() {
  int x = 2;
  switch(x) {
    case 0:
      x = 777;
      break;
    case 1:
    case 2:
      x = 888;
      break;
    default:
      x = 999;
      break;
  }
  return (0);
}

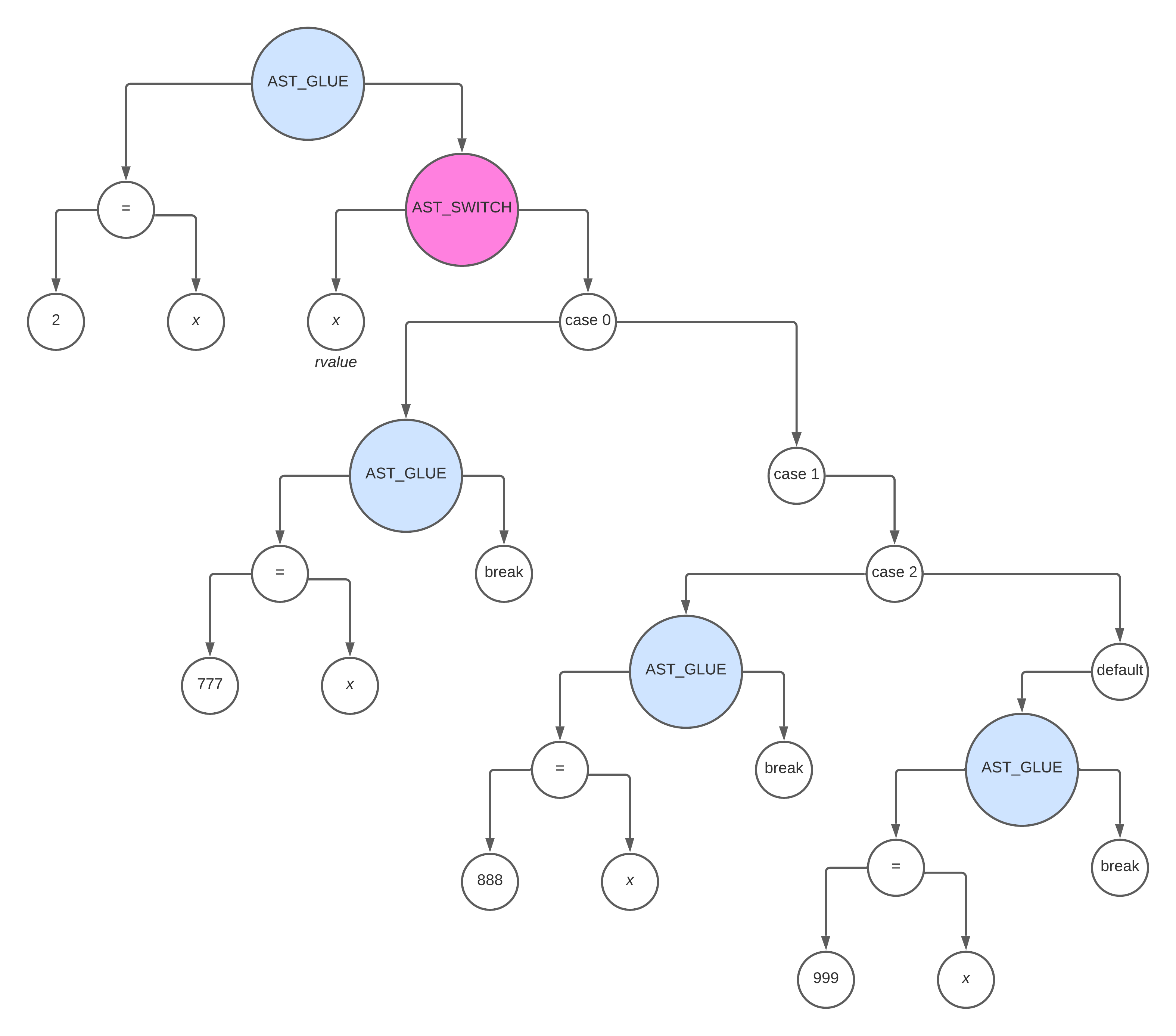

会生成如下的 ast

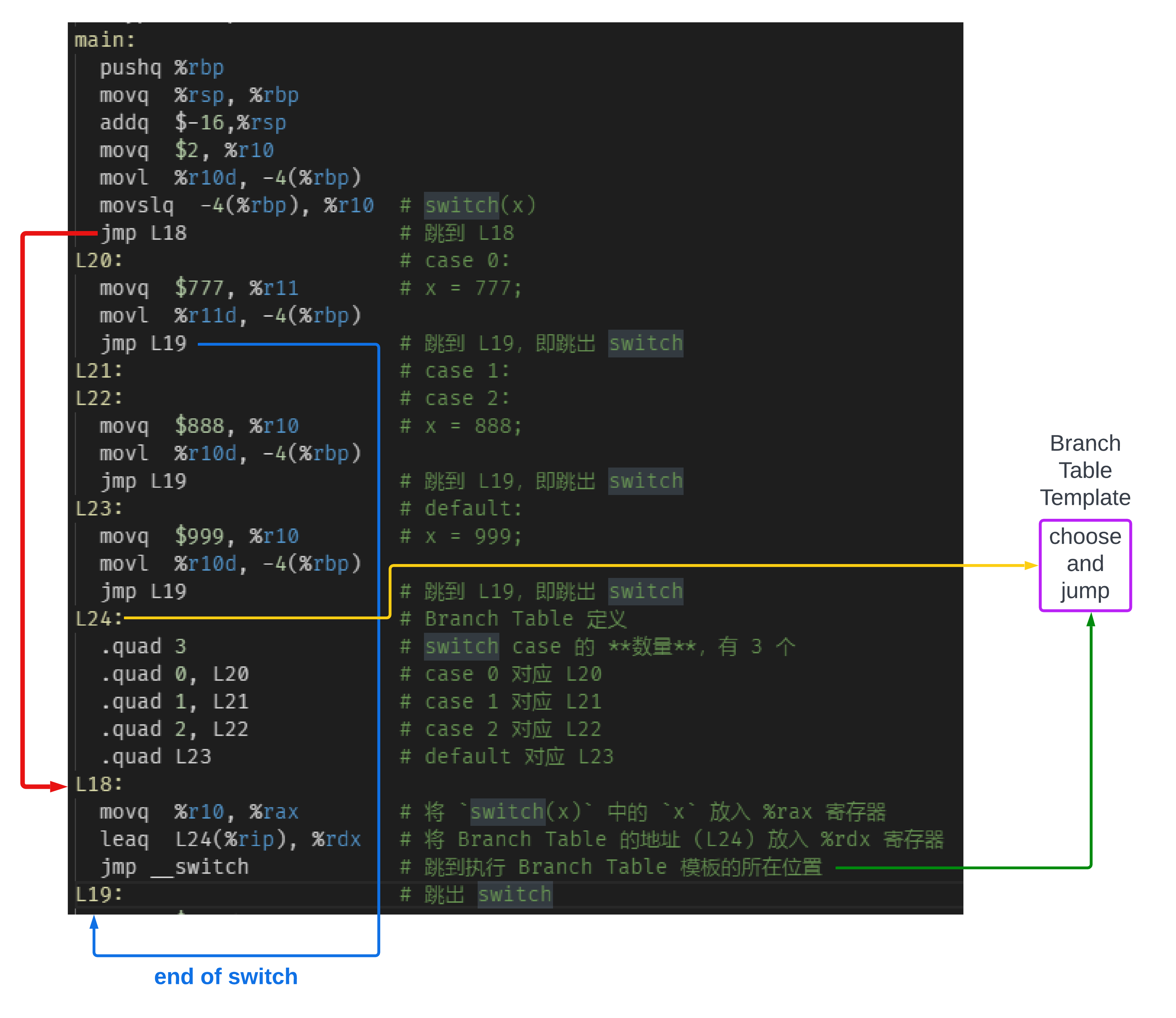

生成 switch 相关的汇编比较特殊，需要 先生成 一个 执行 Branch Table 的模板，如下

# %rsi 里面存放的是 Branch Table 的基地址
# %rdx 里面存放的是 switch(x) 中的 x 的值

__switch:
    # %rsi 寄存器的值入栈，保存它之前存的信息
    pushq   %rsi

    # 把 Branch Table 的基地址放入 %rsi 寄存器中
    movq    %rdx, %rsi

    # 把 `switch(x)` 中的值 x 放入 %rbx 寄存器中(这个 x 如果是表达式，那么这个表达式最终会被计算成一个结果 x'，然后同样把这个 x' 放入 %rbx 寄存器)
    movq    %rax, %rbx

    # 清除 direction flag
    cld

    # 从 %rsi 读取值，第一个就是 switch 语句中 case 语句的 **数量**
    # 并把这个值放入到 %rax 寄存器中
    # 对应下图中的 .quad 3 中的 3
    # 因为设置了 direction flag，所以 lodsq 这个指令可以同时让 %rsi 中存的地址的值自增 1，也就是指向下一个 case
    # 在后面每次使用 lodsq 指令，%rsi 都会自增
    # 对应下图中的 .quad 0, L20
    lodsq

    # 把 switch 语句中 case 语句的 **数量** 这个值放入到 %rcx 寄存器中
    movq    %rax, %rcx

__next:
    # 获取到 `case y:` 语句中 y 的值，将 y 放入到 %rdx 寄存器中
    # 对应下图中的 .quad 0, L20 中的 0
    lodsq
    movq    %rax, %rdx

    # 获取到 `case y:` 语句中在汇编代码中对应 label
    # 并把这个 label 放入到 %rax 寄存器中
    # 对应下图中的 .quad 0, L20 中的 L20
    lodsq

    # %rdx 放入的是 `case y:` 中的 y
    # %rbx 放入的是 `switch(x)` 中的 x
    # y 是否和 x 匹配?
    cmpq    %rdx, %rbx

    # 如果不匹配，跳到 __no
    jnz     __no

    # 如果匹配，恢复 %rsi 寄存器中的值
    popq    %rsi

    # 跳到与 `switch(x)` 匹配的 `case y:` 对应的 label 里
    jmp     *%rax

__no:
    # 一直循环 __next
    loop    __next

    # 跳出循环
    # 获取到 `default:` 语句中在汇编代码中对应 label，将这个 label 放入到 %rax 寄存器中
    lodsq

    # 恢复 %rsi 寄存器中的值
    popq    %rsi

    # 跳到与 `default:` 语句对应的 label 里
    jmp     *%rax

首先一个问题，为什么需要 Branch Table ?

其实所谓的 Branch Table，跟整体的 switch case 语句的逻辑是一样的，它的核心都是

1. 匹配一个条件(switch(x) 中的 x)
2. 跳转到跟这个 x 相关的某个相关的语句(case x:)下执行某段逻辑

用表格来表示就是类似于如下

case x	label
1	L20
2	L21
3	L22
default	L23

只要能 匹配到某个条件进行 goto 跳转，那么这个就可以用一个 Branch Table 来表示

同时，在性能上也会有相应的提升。如果不用这个 Branch Table 模板，那么就必须要为每个 switch case 语句生成对应的跳转处理的代码，

那么对于上面示例的 switch case c 代码，其生成相关的汇编代码是怎样的呢

所以本质上，逻辑还是 choose and jump，直到把 case 的数量遍历完成，并且其中完成了所有的匹配工作，就退出

AST_GLUE

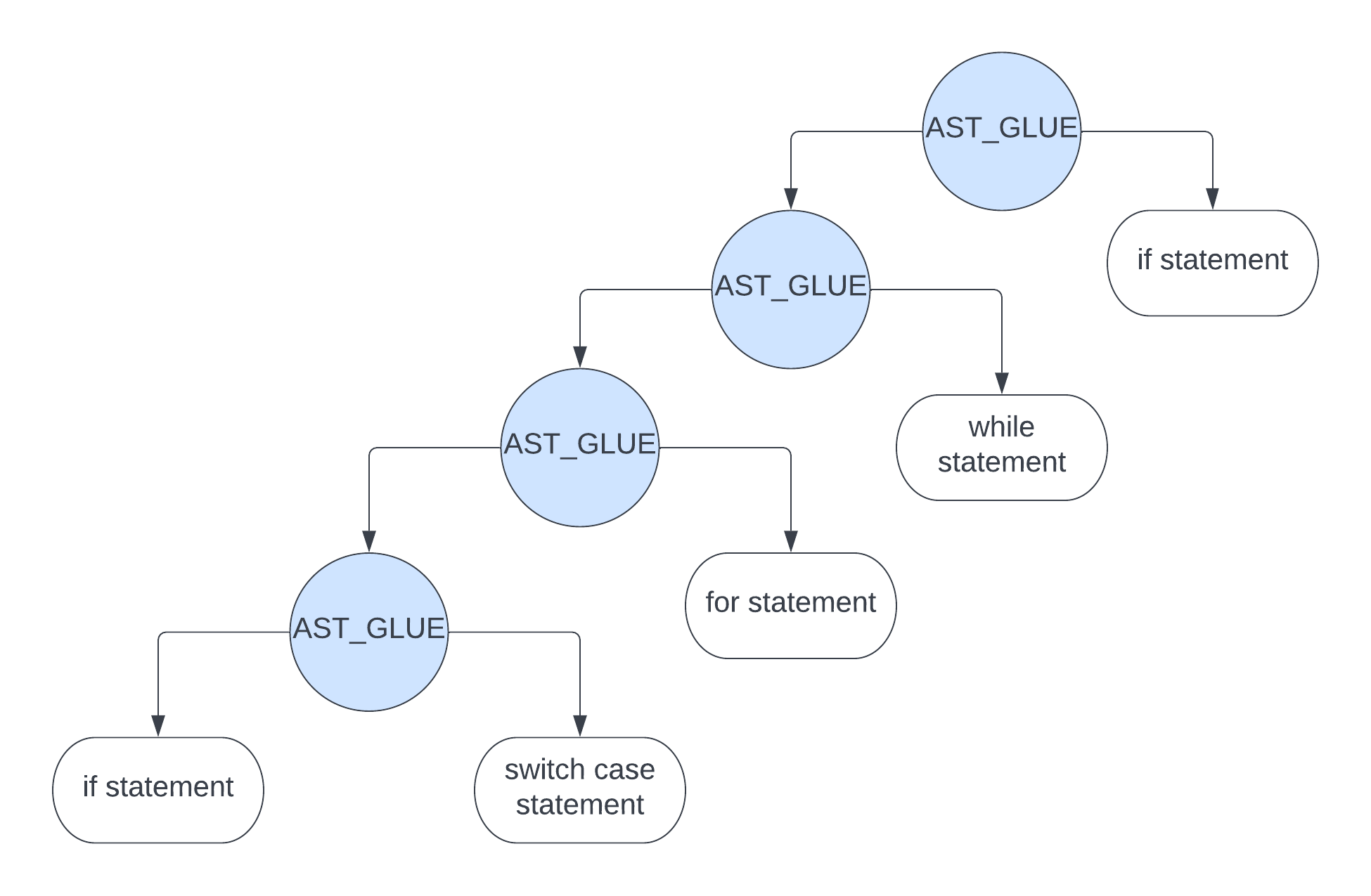

之前说过，对于用 AST_GLUE 节点连接起来的 ast 来讲，是如下的样子

所以如果解析到 AST_GLUE 节点，它依然需要做后序遍历递归，直到遍历到最左边的 statement 节点

int interpret_ast_with_register(
  struct ASTNode *node,
  int if_label,
  int loop_start_label,
  int loop_end_label,
  int parent_ast_operation
) {
    ...
    switch (node->operation) {
    ...
    case AST_GLUE:
      if (node->left)
        interpret_ast_with_register(node->left, if_label, loop_start_label, loop_end_label, node->operation);
      generate_clearable_registers(NO_REGISTER);
      if (node->right)
        interpret_ast_with_register(node->right, if_label, loop_start_label, loop_end_label, node->operation);
      generate_clearable_registers(NO_REGISTER);
      return (NO_REGISTER);
    ...
    }
    ...
}

AST_FUNCTION

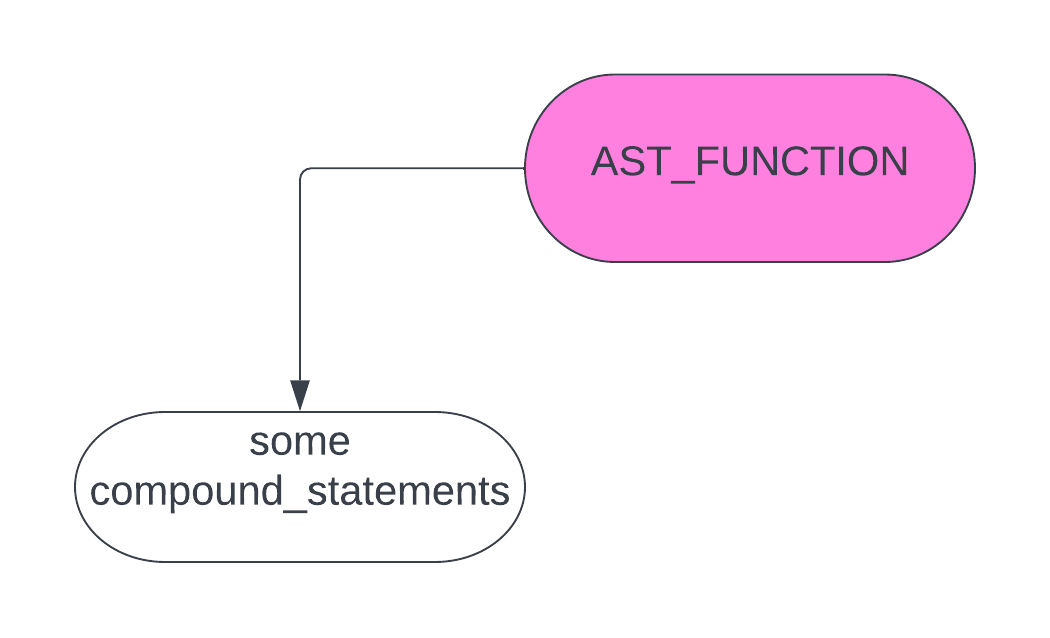

之前说过，对于 AST_FUNCTION 节点，它的 ast 如下图

在对 some compound_statements 节点进行 递归之前，它需要做如下操作

• 为了保存寄存器信息，将寄存器中的形参 对应的值 入栈，入栈个数最多是 6 个，比如上文提到过的，形参有 a,b,c,d,e,f,g,h，那么就将在寄存器中的 a,b,c,d,e,f 对应的值入栈。对于 g, h 来说，则不用管，因为在 函数调用前 会将它们直接入栈(在 栈基 地址的 正向位置)
• 剩下的如果还有局部变量，比如 int xx, yy; 之类的，也需要对它们在栈上的位置做一个计算，等后面解析到 int xx, yy; 时就可以根据它们在栈上的位置的信息，将它们放到栈上对应的位置(在 栈基 地址的 负向位置)
• 移动 %rsp 指针到 栈顶 的位置

在对 some compound_statements 节点进行 递归之后，它需要做如下操作

• 移动 %rsp 指针到 栈基 的位置
• 将栈上所有的数据一并弹出

int interpret_ast_with_register(
  struct ASTNode *node,
  int if_label,
  int loop_start_label,
  int loop_end_label,
  int parent_ast_operation
) {
    ...
    switch (node->operation) {
    ...
    case AST_FUNCTION:
      // 递归之前的操作
      register_function_preamble(node->symbol_table);
      // 递归左子树
      interpret_ast_with_register(node->left, NO_LABEL, NO_LABEL, NO_LABEL, node->operation);
      // 递归之后的操作
      register_function_postamble(node->symbol_table);
      return (NO_REGISTER);
    ...
    }
    ...
}

因此，对于示例代码

int param8(int a, int b, int c, int d, int e, int f, int g, int h) {
  return(0);
}

int main() {
  param8(11, 22, 33, 44, 55, 66, 77, 88);
  return(0);
}

其中函数声明

int param8(int a, int b, int c, int d, int e, int f, int g, int h) {
  return(0);
}

会生成如下的汇编

# register_function_preamble
	.globl	param8
	.type	param8, @function
param8:
	pushq	%rbp            # 栈基指针寄存器 %rbp 入栈
	movq	%rsp, %rbp      # %rbp 先保存 %rsp 的值
	movl	%edi, -4(%rbp)  # 为了保存寄存器信息，将传入的寄存器中的值入栈，入栈个数最多是 6 个
	movl	%esi, -8(%rbp)
	movl	%edx, -12(%rbp)
	movl	%ecx, -16(%rbp)
	movl	%r8d, -20(%rbp)
	movl	%r9d, -24(%rbp)

	addq	$-32,%rsp       # 移动 `%rsp` 指针到 **栈顶** 的位置

# register_function_return
	movq	$0, %r10        # 下面的语句相当于 return (0);
	movl	%r10d, %eax     # %eax 保存返回值
	jmp	L2                  # 跳到 L2

# register_function_postamble
L2:
	addq	$32,%rsp        # 移动 `%rsp` 指针到 **栈基** 的位置，32 这个是对应上面的 -32，也就是到 %rbp 寄存器指向的 **栈基** 的距离，这里相当于把在 **栈基** 地址的 **负向位置** 的数据出栈
	popq	%rbp            # 弹出 %rbp，这里相当于把在 **栈基** 地址的 **正向位置** 的数据出栈
	ret

AST_FUNCTION_CALL

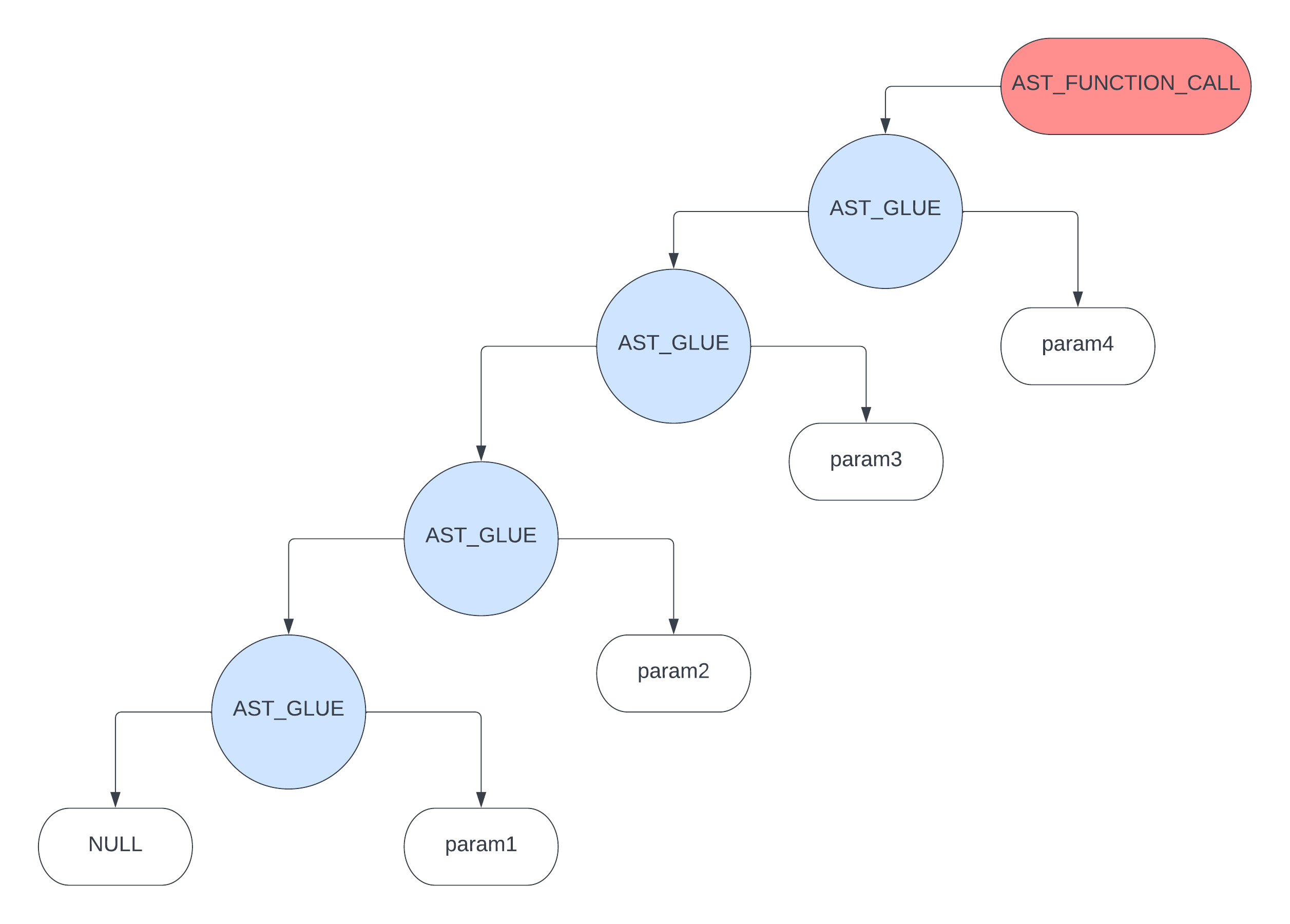

之前说过，对于 AST_FUNCTION_CALL 节点，它的 ast 如下图

为了能让参数按照正确的顺序 入栈，对于上面的 ast 而言，只能是 先遍历右后遍历左，即遍历顺序为 param4 > param3 > param2 > param1，那么这里用 循环 即可达到目的

static int interpret_function_call_with_register(struct ASTNode *node) {
  struct ASTNode *glue_node = node->left;
  int register_index;
  int function_argument_number = 0;
  spill_all_register();

  // 循环
  while(glue_node) {
    // 先生成相关表达式的汇编代码
    register_index = interpret_ast_with_register(glue_node->right, NO_LABEL, NO_LABEL, NO_LABEL, glue_node->operation);
    // 将参数入栈以及放入那 6 个之前提到过的寄存器里面
    register_copy_argument(register_index, glue_node->ast_node_scale_size);
    // 计算参数一共有多少个，第一个 param4 节点就保存了这个信息
    if (!function_argument_number) function_argument_number =
    glue_node->ast_node_scale_size;
    // 循环遍历左子树
    glue_node = glue_node->left;
  }

  // 生成调用函数的汇编
  // 将参数从栈上移除
  // 获取到返回值
  return (register_function_call(node->symbol_table, function_argument_number));
}

因此，对于示例代码

int param8(int a, int b, int c, int d, int e, int f, int g, int h) {
  return(0);
}

int main() {
  param8(11, 22, 33, 44, 55, 66, 77, 88);
  return(0);
}

其中函数调用 param8(11, 22, 33, 44, 55, 66, 77, 88); 会生成如下的汇编

# spill_all_register
# 传参数之前先保存几个寄存器的状态，万一中间会用到，这里是一个粗浅的优化
pushq	%r10
pushq	%r11
pushq	%r12
pushq	%r13

# 1. 先生成相关表达式的汇编代码
# 2. 将参数入栈以及放入那 6 个之前提到过的寄存器里面
movq	$88, %r10  # 88 实参入栈
pushq	%r10

movq	$77, %r10  # 77 实参入栈
pushq	%r10

movq	$66, %r10  # 66 实参放入 %r9
movq	%r10, %r9

movq	$55, %r10  # 55 实参放入 %r8
movq	%r10, %r8

movq	$44, %r10  # 44 实参放入 %rcx
movq	%r10, %rcx

movq	$33, %r10  # 33 实参放入 %rdx
movq	%r10, %rdx

movq	$22, %r10  # 22 实参放入 %rsi
movq	%r10, %rsi

movq	$11, %r10  # 11 实参放入 %rdi
movq	%r10, %rdi

# register_function_call
# 调用 param8 这个函数
call	param8@PLT

# 移除掉栈上的参数
addq	$16, %rsp

# unspill_all_register
# 退出前恢复寄存器状态
popq	%r13
popq	%r12
popq	%r11
popq	%r10

# 从 %rax 那里拿到返回值
movq	%rax, %r10

AST_FUNCTION 和 AST_FUNCTION_CALL 的整体过程图解

对于示例代码

int param8(int a, int b, int c, int d, int e, int f, int g, int h) {
  return(0);
}

int main() {
  param8(11, 22, 33, 44, 55, 66, 77, 88);
  return(0);
}

在执行上述汇编代码 call param8@PLT 之前，栈和寄存器相关的图是这样的

在执行上述汇编代码 call param8@PLT 之后，栈和寄存器相关的图是这样的

注意这里 return adress return 的是 main 函数的地址，return param8 函数的地址在下面没有写出来

这里可能很多人会有个疑问，为什么在执行 call param8@PLT 之前，用的是 64-bit 的寄存器，而在执行 call param8@PLT 之后，又用的是 32-bit 的寄存器呢? 这个 64-bit 的寄存器和 32-bit 的寄存器的关系是什么?难道它们可以 共享数据 吗?

我们反过来想想，假如 %rdi 和 %edi 是两个 完全不同 的寄存器的话，那么从 %rdi 寄存器存数据，就应该从 %rdi 寄存器取数据，而不是从另一个完全不同的 %edi 寄存器取数据，因为那样肯定是取不到的。那么答案很明显了，应该是某些 64 bit 的寄存器能够 兼容 32 bit 的寄存器!

在示例代码中，所声明的参数的类型都是 int 类型，对应的就是 4 byte，而用 64-bit 也就是有 8 byte 空间的寄存器来存数据肯定是没问题的! 而 %edi 这个 32-bit 的寄存器对应的 64-bit 的寄存器就是 %rdi，对于 %rdi 寄存器来说，从 %edi 寄存器取数据 只不过是从其 64-bit 寄存器读取它的低 32-bit 的数据罢了

比如

最高位
↓  ↓
0001 10000000 11110000 00000000 11111111

这样的数据，用 %rdi 来写入和读取是能读到最高位的 0001 的，而用 %edi 来写入和读取则只能读取到 除了最高位 0001 的剩下的那串数据

顺便说一句，用 64-bit 寄存器来取数据可以避免数据过大溢出的问题，而根据数据的类型选择不同 bit 的寄存器来读数据，则可以避免栈空间不必要的浪费的问题

寄存器分配策略

首先一个问题是，为什么需要寄存器分配策略?

答案很简单，因为 寄存器的数量是有限的，那么为什么要使用这么多寄存器，而不是用内存?那当然是因为 CPU 操作寄存器要比直接操作内存要快，并且用寄存器也会生成更少的汇编代码

那么什么情况下会用到寄存器?

答案是用在一些 局部变量 以及一些 表达式的结果 上面

这么看来，假如这些变量和这些表达式的结果很多，如果都去做分配的话，寄存器肯定是不够用的，所以这里就需要一个算法好好管理下，这也算是编译器的一种优化过程

那么这个寄存器分配策略是基于一个什么样的想法呢?

首先就是限制寄存器的使用数量，zcc 编译器里面使用了一个 free_registers 的数组，数组的大小是 4，表示目前最多有 4 个空闲的寄存器(free_registers[register_index] = 0 表示 register_index 对应的寄存器在使用中，free_registers[register_index] = 1 表示 register_index 对应的寄存器空闲)。里面的元素是 register_index，每个 register_index 代表在 register_list、lower_8_bits_register_list、lower_32_bits_register_list 里面的位置，也就分别代表了目前来说要用的寄存器的状态

但如果连这 4 个都不够用了，怎么办?

一个简单的办法是从其他地方匀一个出来。zcc 编译器就是在一堆 64-bit 寄存器里面选择 %r10, %r11, %r12, %r13 这几个寄存器，不够用的时候从这几个寄存器中抽一个出来 入栈，这样就能释放掉一个寄存器。

代码可见 generator_core.c 中的 allocate_register 函数

同时也可以在某个需要它的时刻让它 出栈，这样这个寄存器又可以拿来用了

代码可见 generator_core.c 中的 register_clear_register 函数

那么为什么使用栈?
因为栈有对应的 push 和 pop 的操作，只需要移动栈指针就可以很轻松地解决 寄存器要溢出到哪个地方?哪些寄存器应该溢出?什么时候应该溢出?如何重新使用这些寄存器? 这几个问题

不然的话使用内存堆，那么复杂度就上去了，还需要实现一个内存管理器，我觉得对于只是实现一个编译器来讲性价比就太高了，也没必要这么做

用栈来实现这个功能是最简单的，快糙猛

那么在哪里会用到栈呢?

答案是在 解析函数定义 和 解析函数调用 的地方需要用到

就是之前说的到处理 AST_FUNCTION 和 AST_FUNCTION_CALL 节点的地方

但对于要使用这个溢出的寄存器来说，只有在 解析函数调用 的时候才去用，因为有函数调用，才可能有表达式的计算，才可能会用到这些寄存器

但现在并不知道哪个寄存器被溢出到栈了，然后哪个寄存器又应该从栈上弹出拿来使用，所以这里索性把 %r10, %r11, %r12, %r13 这几个寄存器一起处理，即

• 在函数调用前 全部顺序入栈
• 在函数调用时 会使用到这些匀出来的寄存器
• 在函数返回前 全部倒序出栈

以上就是一些寄存器分配的简单思路

计算栈上的 offset

计算这个 offset 通过一个 local_offset 和 stack_offset 的本地局部变量完成

这里计算 offset 一共有两个地方，一个是 register_new_local_offset 函数

static int register_new_local_offset(int primitive_type_size) {
  // 栈上位置至少间隔为 4 byte
  local_offset += (primitive_type_size > 4) ? primitive_type_size : 4;
  return (-local_offset);
}

如上述代码所示，这个函数主要是为了 push 入栈服务

要入栈时，需要将栈指针对齐为 16 的倍数，即

stack_offset = (local_offset+15) & (~15);

比如 local_offset 现在是 4，4 + 15 就是 19，也就是 0001 0011，~15 就是 1111 0000，按位 & 结果就是 0001 0000，也就是 16

x & (~15) 是取其最高位的做法

字节对齐

先上代码

int register_align(int primitive_type, int offset, int direction) {
  int alignment;

  switch (primitive_type) {
    case PRIMITIVE_CHAR: break;
    default:
      // 这里也支持 struct 里面声明的 struct 结构体成员
      // int/long 间隔 4 字节
      alignment = 4;
      // direction -1 或者 1
      offset = (offset + direction * (alignment - 1)) & ~(alignment - 1);
  }

  return (offset);
}

那么哪里会用到呢? 在 parse_composite_declaration 里面

static struct SymbolTable *parse_composite_declaration(int primitive_type) {
  ...
  // 根据成员变量的类型设置 offset
  // 先设置首个成员变量
  member = composite_type->member;
  member->symbol_table_position = 0;
  offset = get_primitive_type_size(member->primitive_type, member->composite_type);

  // 再设置剩下的成员变量
  member = member->next;
  for (; member; member = member->next) {
    if (primitive_type == PRIMITIVE_STRUCT) {
      member->symbol_table_position = generate_align(member->primitive_type, offset, 1);
    } else {
      // 不是 struct 比如 union 那么它们就共享同一个内存大小
      member->symbol_table_position = 0;
    }
    // 下一个成员变量的偏移需要计算
    offset += get_primitive_type_size(member->primitive_type, member->composite_type);
  }
  ...
}

由于在 Front-end 篇已经说了内存对齐原理，这里就不再赘述 Front-end 相关内容了，但是着重讲下 register_align 中那条 offset = (offset + direction * (alignment - 1)) & ~(alignment - 1); 语句的意思

首先假设 offset 是 4，direction 是 1，那么语句就变成 offset = (4 + 1 * (4 - 1)) & ~(4 - 1)

那么就是 offset = 7 & ~3，7 是 0000 0111，而 ~3 就是 1111 1100，那么最终结果就是 0000 0100 即 4，x & ~3 就是取其第 3 位

那么依据以上，offset = (offset + direction * (alignment - 1)) & ~(alignment - 1); 的意思就是 结果至少是 offset 的倍数

参数 direction 的意思是 向上对齐 还是 向下对齐，1 为向上对齐，-1 为向下对齐

比如

struct xxx {
  int x;
  char y;
  long z;
}

direction = 1，那么

struct xxx {
  int x;
  char y; // ↑ 对齐
  long z; // ↑ 对齐
}

direction = -1，那么

struct xxx {
  int x;  // ↓ 对齐
  char y; // ↓ 对齐
  long z;
}

总结

以上基本就是 back-end 比较重要的一些内容了，主要就还是一些寄存器以及汇编指令的使用，以及最重要的是需要熟悉 x86 的栈布局，函数定义时和函数调用时栈是怎么样的一个情况
